av视频信号转WiFi模块组

超5350 航拍FPV 5.8G实时图传 车载 倒车
价格
500.00
物流
免运费
数量
库存 1000

上电4秒出WiFi

此价格为样品价,批量价请联系客服

显示清晰度超AV显示屏,P/N制绝不截屏,秒杀同行

超低功耗,平均功耗低于1瓦

100ms超低延时





 远超同行RT5350、AR9331方案

H.264压缩(同行MJPEG压缩),30米传输不卡顿
最高48万AV视频(同行30万)、PAL/NTSC自适应

APP 七种语言,支持简体中文、繁体中文、英语、日语、法语、德语、西班牙语
WiFi信道任意切换,避开拥堵信道

免费APP SDK,迅速提高客户产品开发速度,支持二次开发或定制

支持串口透传

●APP录像格式为通用格式,任意播放器均可播放(同行只能私有播放器播放)

●支持SD卡、IO控制、APP等功能的定制

●安卓、IOS APP支持分享视频、图片





1.产品概述

    FTR-ATW01模块是惠州方唐人科技有限公司研发的一款AV转WiFi的模块,利用标准2.4G频段的WiFi协议(b/n/g国际无线标准)实现视频无线传输。模块采用H.264产生高压缩比的数据流,再通过无线WiFi点对点的方式发送到任意的显示终端(Android、iPhone等智能手机或电脑端),由显示终端完成视频实时显示,录像,拍照,数据双向透传等应用。模块远超RT5350方案。



产品特点

●最高支持48万像素  P/N制AV摄像头

●视频编码格式支持H.264和MJPEG

●支持图像实时预览、录像、拍照

●图像延时100ms,视频传输距离20米



应用范围

魔术博弈、家庭监控、WIFI刷卡机、显微镜、管道内窥、航模航拍、景点监控分析





2.模块基本参数

电气参数

电压

5V-14V

电流

71~96mA(12V供电)随传输数据量变化而变化

功率

0.852W ~ 1.W随传输数据量变化而变化

视频性能

支持摄像头类型

N/P制AV摄像头

编码格式

H264、MJPEG

支持视频分辨率/帧数

最大支持720*576(48W像素)/60HZ

无线参数

图传传输距离

20米

标准认证

FCC/CE

无线标准

802.11 b/g/n,1T1R

频率范围

2.412GHz-2.484GHz

发射功率

802.11b:+20 dBm (Max.)

802.11g:+18 dBm (Max.)

802.11n:+15 dBm (Max.)

接收灵敏度

802.11b:-89 dBm

802.11g:-81 dBm

802.11n:-71 dBm

天线选项

外置I-PEX连接器

工作及保存环境条件

工作温度

-25℃- 85℃

工作湿度

10% ~ 90% RH无凝结

存储温度

-40℃- 135℃



3.模块结构尺寸及PIN脚定义

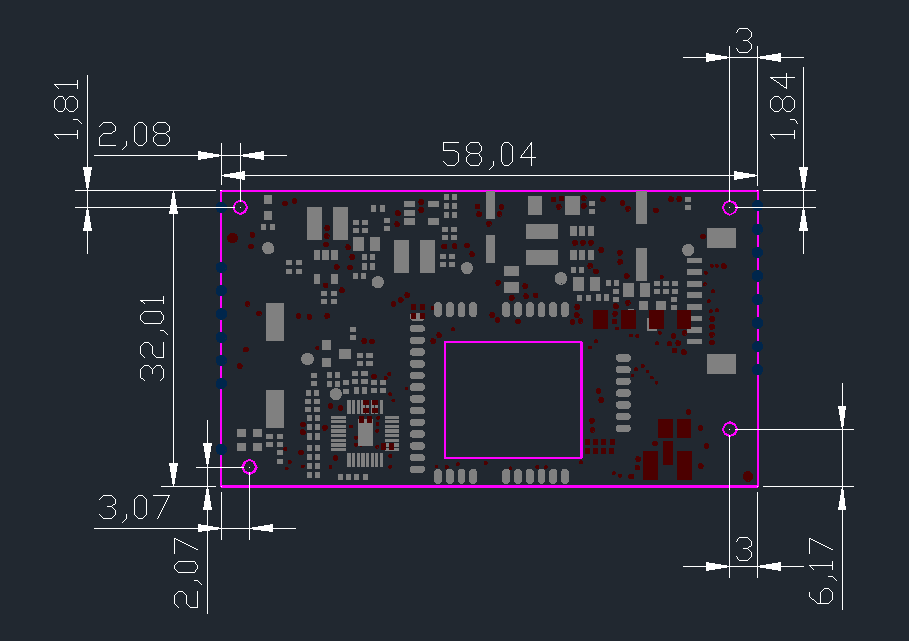

模块尺寸

IJ4NEQ]348R`C5OWY58I16B

模块结构尺寸:58mm X 32mm   X高度

.


模块邮票孔引脚定义

 D)5X~Y7}L}6S`M$I8MB]_R1



序号

名称

接口类型

说明

1

GND

电源负极

模块地

2

+12V

电源正极

模块12V供电(5V-14V均可)

3

SW-REST

输入

模块复位按键,长按10s恢复出厂设置

4

TX

输出

串口透传TX

5

RX

输入

串口透传RX

6

LED

输出

模块led指示灯输出

7

AV-IN

输入

AV视频/CVBS视频输入

8

AGND

模拟地

模拟地

9

GND

电源负极

模块地

10

GND

电源负极

模块地

11

3.3V

电源输出

3.3V电源输出

12

ADC

输入

ADC模拟输入

13

LINE

输入

耳机或者MIC音频输入

14

GND

电源负极

模块地

15

NC

预留

预留,暂时不用

16

NC

预留

预留,暂时不用







模块1.25间距排座引脚定义

MNAW]OM9%~C2JB_8ZS4D)ZB

序号

名称

接口类型

说明

1

+12V

电源负极

模块12V供电(5V-14V均可)

2

GND

电源正极

模块地

3

TX

输出

串口透传TX

4

RX

输入

串口透传RX

5

SW-REST

输入

模块复位按键,长按10s恢复出厂设置

6

LED

输出

模块led指示灯输出

7

AV-IN

输入

AV视频/CVBS视频输入

8

AGND

模拟地

模拟地




4.模块实物图





 QQ图片20170405235229

模块正面





 QQ图片20170405235326

模块反面

5.模块演示及对比5350方案视频

http://v.youku.com/v_show/id_XMjY1Njg1OTg0OA==.html?from=s1.8-1-1.2&spm=a2h0k.8191407.0.0

 请复制到浏览器观看



6.模块操作方法



A.先将模块接上电源,再连接上AV摄像头(接线方法如下图);

FG9{_C8XNKNSR6CKRMVITIN





B.等wifi指示灯亮了,就可以搜索到以ftr开头的wifi热点,用手机连接该热点;

 热点名称:ftr开头

 热点密码:ftr-1234

CW69NM]S7C}73PN4G[V@45V







C.打开对应的app,点击搜索到的摄像头设备;

ARZZIMU0CL3WPM6I6CS{$GJ



D.可以在app中看到摄像头的实时画面。

~[[P)[@W1Z2X]@R(~5IR7BT







7.软件功能介绍及下载

软件功能介绍:
    1.支持简体中文、繁体中文、英语、日语、法语、德语、西班牙语七种语言。
    2.具有拍照、录像功能。
    3.具有分享功能,图片及视频文件可分享到社交软件,与好友共享。
    4.可任意切换wifi信道,避开拥堵信道,图像显示更流畅。





软件二维码

undefined



    安卓、苹果直接扫描二维码下载

    如需定制一些软件功能请联系客服详谈







8.工厂情况

QQ截图20160422112717



QQ截图20160422112735



    定制说明

         模块及客户端均可支持二次开发,为客户提供Windows、Linux、Android、IOS、Mac五大平台开发库和测试程序源代码,迅速提高客户产品开发速度。

         企业客户在签定相关协议后,我公司AFE提供相应技术支持,进行对接开发!个人用户不提供技术支持,请先了解。



        联系方式

        业务洽谈:  Q 321-664-1753     手机 130-6680-7752

        技术质询:  Q 260-170-5014     手机 186-8146-7606

        该价格为样品价格,对于量产客户,价格详谈。
